U070 – De formule-editor

Je wil met wis- of scheikundige formules en vergelijkingen werken? Goed idee. Maar hoe stel je het in?

Widgetconfiguratie

Voeg, in een Werkblad- of Quiz-widget, een vraag toe van het type Vergelijkingen.

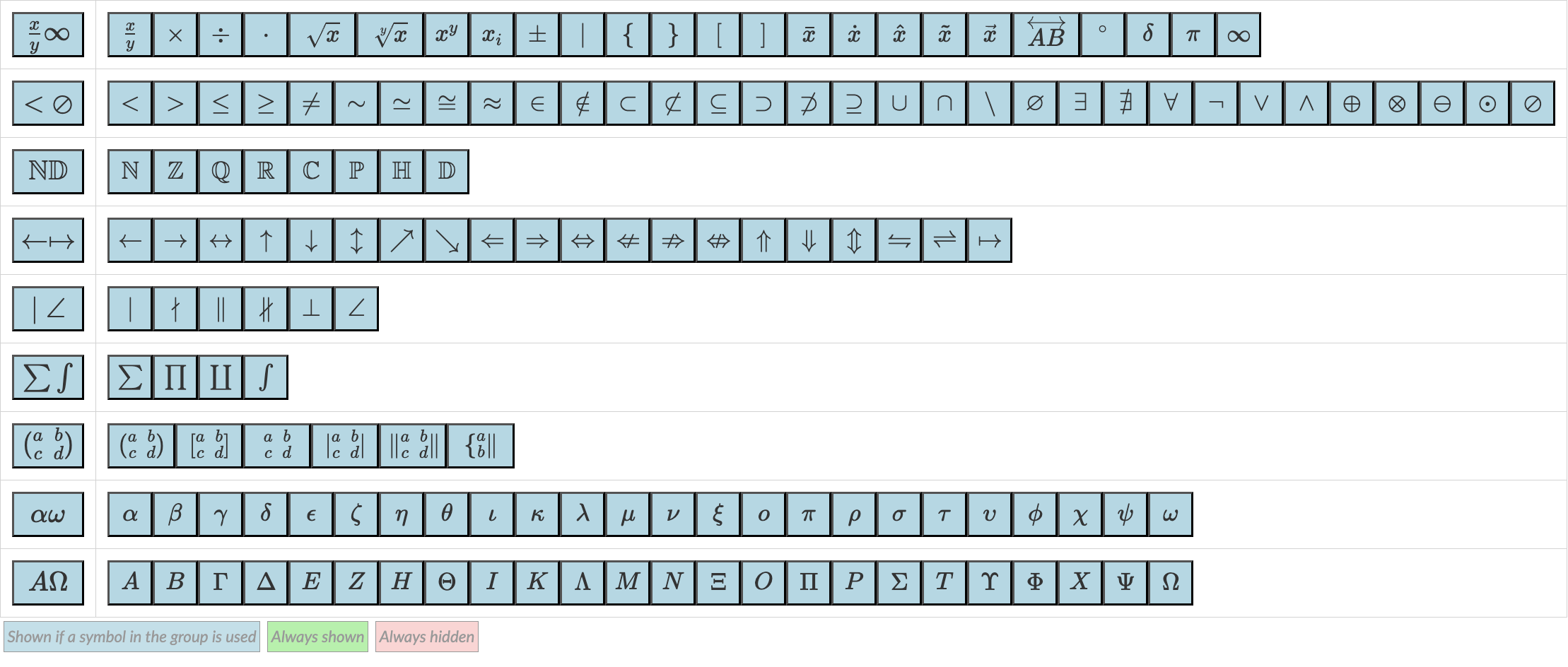

Onder Algemeen > Formule-toetsenbord vind je dan de volgende tabel:

De kleuren van de knoppen bepalen welke symbolen en functies je leerlingen zien wanneer ze een formule in het tekstvak willen invoeren. Klik op een knop om hem een andere kleur te geven.

  • Een groene knop betekent dat de formule of het symbool zichtbaar/bruikbaar zal zijn in de leerlingenweergave.
  • Een rode knop betekent dat de formule of het symbool niet zichtbaar/bruikbaar zal zijn in de leerlingenweergave.
  • Een blauwe knop betekent dat de formule of het symbool zichtbaar/bruikbaar zal zijn in de leerlingenweergave als het ofwel nodig is voor het juiste antwoord, of als het nauw verwant is met het symbool dat nodig is voor het juiste antwoord.

Hoeveel knoppen maak je beschikbaar?

Afhankelijk van wat de oefening precies inhoudt, kan een te klein aantal beschikbare symbolen voor je leerlingen reeds verraden wat het juiste antwoord zal moeten zijn. Overweeg dus enerzijds om niet té veel knoppen op rood te schakelen. Anderzijds wil je je leerlingen ook niet overladen met ofwel symbolen voor functies die ze (nog) niet kennen, of symbolen die ze zeker niet zullen nodig hebben voor je oefening.

Ga dus op zoek naar de gulden middenweg om je oefening af te stemmen op zowel de inhoud als het niveau van je leerlingen.

Leerlingenweergave

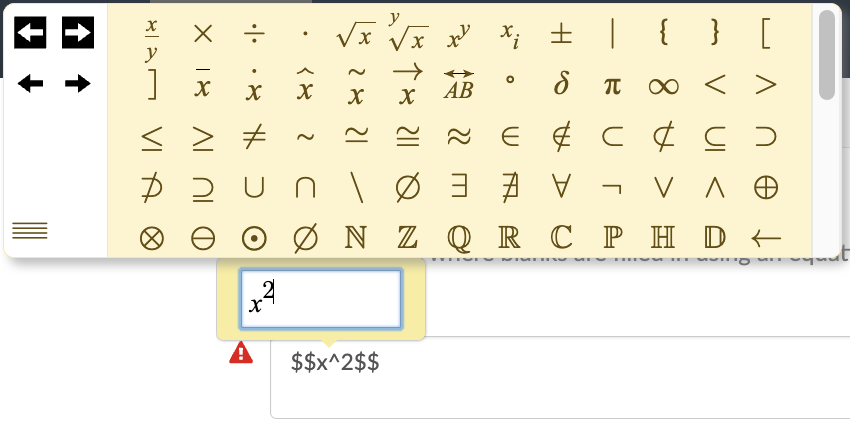

In de leerlingenweergave verschijnen de symbolen die je beschikbaar hebt gemaakt als pop-upvenster zodra de cursor in het tekstvak wordt geplaatst. Als het aantal symbolen meer dan twee regels beslaat, verschijnt er een scrollbalk.

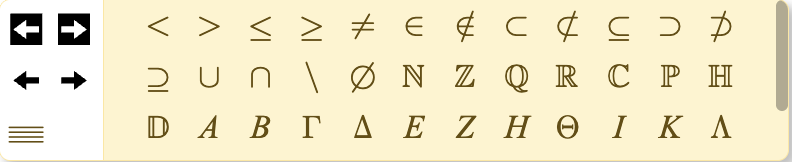

Met de bovenste witte pijlen op zwarte achtergrond , links in het venster, kan je delen van de formule selecteren. Met de onderste gewone pijlen kan je de cursor verplaatsen binnenin de formule die je hebt getypt.

Referentielijst van LaTeX-notaties

Hier volgt een lijst van LaTeX-notaties die overeenstemmen met de knoppen in de formule-editor:

\frac x y
\times
\cdot
\sqrt x
\sqrt [y] x
\x^y
\x_i
|
\bar x
\dot x
\hat x
\tilde x
\vec x
^\circ
\delta
\pi
\infty
\leq
\geq
\neq
\sim
\simeq
\approx
\in
\notin
\subset
\not\subset
\subseteq
\supset
\not\supset
\supseteq
\cup
\cap
\setminus
\varnothing
\exists
\nexists
\forall
\neg
\lor
\land
\mathbb{N}
\mathbb{Z}
\mathbb{Q}
\mathbb{R}
\mathbb{C}
\mathbb{P}
\mathbb{H}
\leftarrow
\rightarrow
\leftrightarrow
\uparrow
\downarrow
\updownarrow
\nearrow
\searrow
\Leftarrow
\Rightarrow
\Leftrightarrow
\Uparrow
\Downarrow
\Updownarrow
\leftrightharpoons
\rightleftharpoons
\sum
\prod
\coprod
\int
(\begin{smallmatrix} a & b \\ c & d \end{smallmatrix})
[\begin{smallmatrix} a & b \\ c & d \end{smallmatrix}]
{\begin{smallmatrix} a & b \\ c & d \end{smallmatrix}}
|\begin{smallmatrix} a & b \\ c & d \end{smallmatrix}|
\|\begin{smallmatrix} a & b \\ c & d \end{smallmatrix}\|
\|\begin{smallmatrix} a & b \\ c & d \end{smallmatrix}\|
\|\begin{smallmatrix} a & b \end{smallmatrix}\|
\alpha
\beta
\gamma
\delta
\epsilon
\zeta
\eta
\theta
\iota
\kappa
\lambda
\mu
\nu
\xi
o
\pi
\rho
\sigma
\tau
\upsilon
\phi
\chi
\psi
\omega
A
B
\Gamma
\Delta
E
Z
H
\Theta
I
K
\Lambda
M
N
\Xi
O
\Pi
P
\Sigma
\T
\Upsilon
\Phi
X
\Psi
\Omega

Extra

\stackrel\frown{AB}
\stackrel{\Large\frown}{ABC}
\stackrel{\LARGE\frown}{ABC}
\stackrel{\huge\frown}{ABC}
